Современный теплоизоляционный материал TermPIR®
Панели «termPIR®»: характеристики, преимущества и сферы применения от компании Горсталь
Что такое панели «termPIR®»?
Панели «termPIR» — это современные теплоизоляционные материалы на основе полиизоциануратной (PIR) пены — усовершенствованного вида полиуретана. Материал отличается повышенной энергоэффективностью и устойчивостью к высоким температурам, поэтому широко применяется на объектах с повышенными требованиями к пожарной безопасности.
В Европе панели PIR давно используются в промышленном и коммерческом строительстве благодаря сочетанию низкой теплопроводности, прочности и небольшого веса. «termPIR» успешно заменяет традиционные утеплители — минеральную вату и пенополистирол — обеспечивая более стабильные и долговечные характеристики.

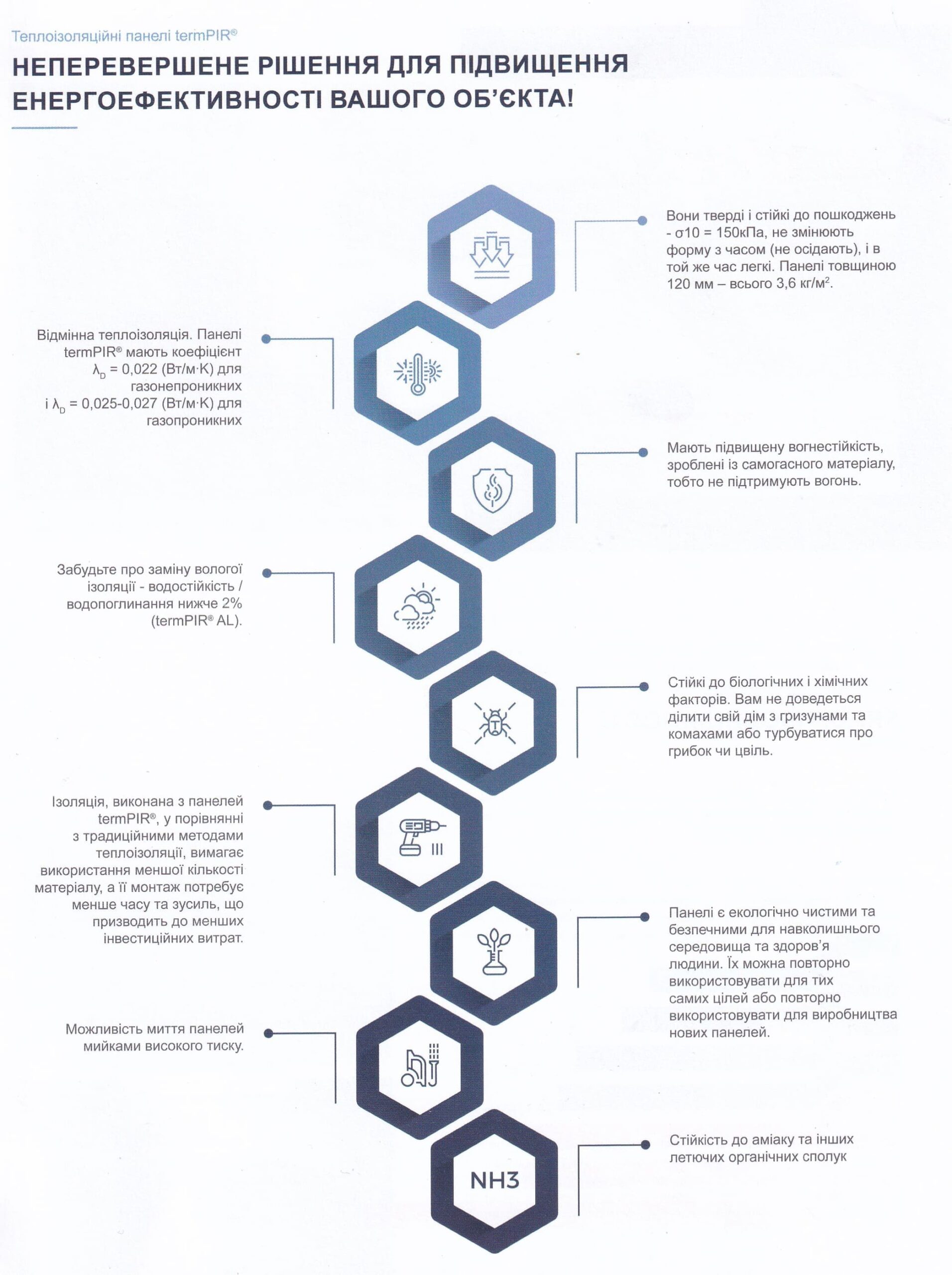

Ключевые преимущества панелей «termPIR®»:
Высокая теплоизоляция
Низкий коэффициент теплопроводности (λ ≈ 0,022 Вт/м·K) позволяет эффективно сохранять тепло зимой и прохладу летом. Это помогает существенно снизить расходы на отопление и кондиционирование.
Повышенная огнестойкость
При температуре свыше 300 °C PIR-пена образует защитный углеродистый слой, который замедляет распространение огня и повышает безопасность здания.
Химическая устойчивость
Материал устойчив к воздействию многих агрессивных веществ, что делает его подходящим для промышленных объектов и производственных помещений.
Прочность при малом весе
Панели выдерживают значительные нагрузки на сжатие, подходят для кровли и полов, при этом имеют небольшой вес. Это упрощает монтаж и снижает нагрузку на несущие конструкции.
Влагостойкость
PIR практически не впитывает влагу, что предотвращает коррозию, образование плесени и увеличивает срок службы конструкций.
Применение панелей «termPIR®»
Панели «termPIR» широко используются для теплоизоляции различных типов зданий — от частных домов до промышленных комплексов.
Кровля
Оптимальное решение для утепления плоских крыш, особенно на объектах с большой площадью: склады, торговые центры, производственные здания, офисные комплексы.
Потолки и полы
Благодаря высокой плотности и минимальному водопоглощению панели подходят для утепления полов и перекрытий, в том числе в помещениях с грунтовым основанием или повышенной влажностью.
Трёхслойные стены
Применяются в многослойных конструкциях стен для снижения теплопотерь и повышения общей энергоэффективности здания.
Чердаки, холодильные и агрообъекты
Используются для утепления чердачных помещений, холодильных складов, сельскохозяйственных и животноводческих комплексов, где важно поддержание стабильной температуры.
Дополнительные решения
termPIR AGRO
Специальная версия для животноводческих помещений. Поверхность устойчива к мойке аппаратами высокого давления и агрессивной среде.
Также панели подходят для утепления уже существующих зданий с применением лёгких фасадных систем («мокрый» метод).
Сертификация и безопасность
Панели «termPIR» соответствуют международным стандартам качества и безопасности:
ISO 9001 и ISO 14001
Европейский сертификат Keymark
Маркировка CE (EN 13165)
Сертификаты огнестойкости и реакции на огонь
Гигиеническое заключение для пищевой промышленности и медицинских учреждений

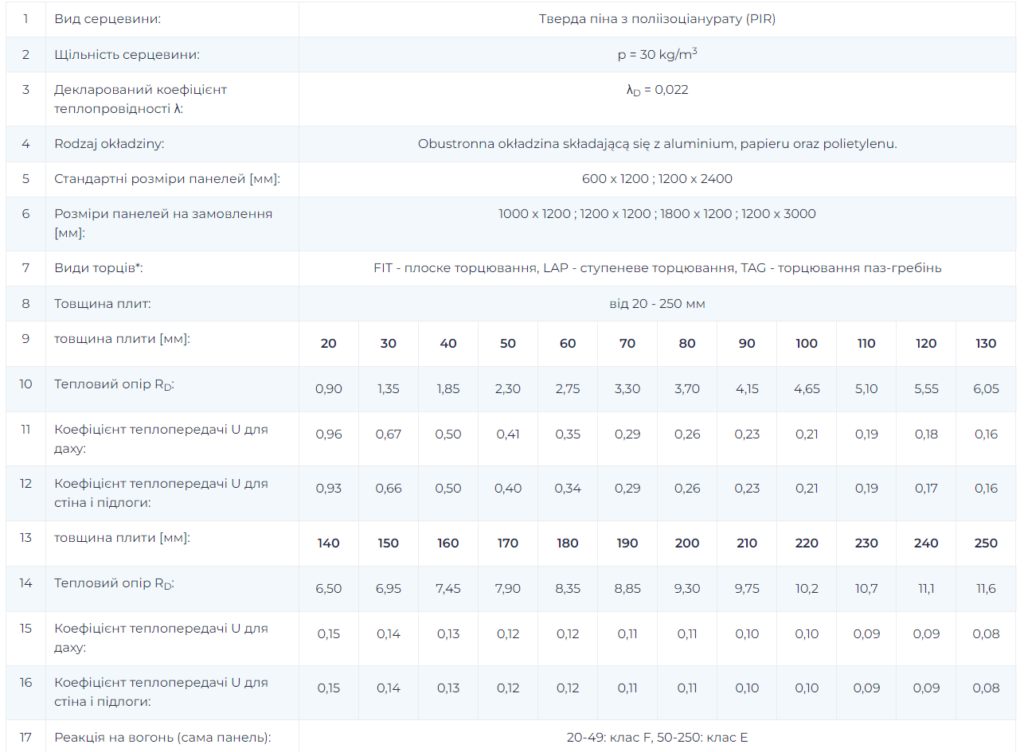

Размеры и производство
Панели выпускаются в популярных форматах:
Стандартные размеры:
600×1200 мм
1200×2400 мм
Под заказ:
1200×1200 мм
1200×1800 мм
1200×3000 мм
Возможна продольная фрезеровка и изготовление панелей длиной до 6200 мм
Техническая поддержка
Компания обеспечивает комплексное сопровождение клиентов — от первичных консультаций и помощи в проектировании до рекомендаций по монтажу. Специалисты помогают выполнить расчёт теплоизоляции, подготовить смету и сопровождают проект на всех этапах реализации.
Экономическая выгода при использовании панелей «termPIR®»
Меньшая толщина утепления
Благодаря низкой теплопроводности требуется более тонкий изоляционный слой без потери эффективности.
Снижение нагрузки на конструкции
Небольшой вес панелей уменьшает нагрузку на каркас и фундамент, что позволяет оптимизировать затраты на металл и бетон.
Экономия на логистике и монтаже
Лёгкость и удобный формат плит сокращают расходы на транспортировку и ускоряют установку.
Итог
Панели «termPIR» — это современное решение для энергоэффективного строительства. Они сочетают высокую теплоизоляцию, прочность, огнестойкость и устойчивость к агрессивной среде. Использование таких панелей позволяет снизить эксплуатационные расходы, уменьшить толщину утепления и общий вес конструкции, а также повысить уровень пожарной безопасности здания.

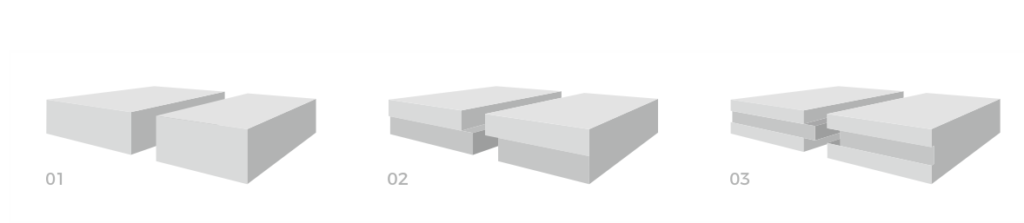

Фрезерованные края termPIR®
FIT — прямая фреза
LAP — ступенчатая фреза
TAG — торцевая фреза
Плоская кровля — современное и практичное решение
Плоская крыша активно применяется в промышленном, коммерческом и жилом строительстве, особенно на зданиях с большой площадью перекрытия. Во многих проектах это не только экономически выгодный, но и конструктивно оптимальный вариант.
🔧 Конструктивные особенности
Несущая основа:
железобетонная плита перекрытия
профилированный стальной лист (металлопрофиль)
Пароизоляционный слой:
Используются полиэтиленовые или специализированные строительные мембраны, которые защищают утеплитель от проникновения влаги изнутри помещения.
Гидроизоляция:
Современные мембраны ПВХ, TPO или EPDM. В зависимости от проекта укладываются в один или несколько слоёв для обеспечения долговечности и герметичности кровли.
🌡️ Теплоизоляция плоской крыши
Энергоэффективность здания напрямую зависит от качества утепления. Правильно подобранная теплоизоляция защищает от перегрева летом и минимизирует теплопотери зимой.
Одним из наиболее эффективных решений являются панели «termPIR®», которые отличаются:
очень низкой теплопроводностью (λ ≈ 0,022 Вт/м·K)
высокой прочностью на сжатие
минимальным водопоглощением
устойчивостью к высоким температурам с образованием защитного углеродного слоя
Почему выбирают «termPIR®» для плоской кровли:
подходят для всех типов зданий — от складов до жилых домов
уменьшают общий вес кровельной конструкции
ускоряют монтаж и снижают затраты на строительство
повышают общую энергоэффективность объекта

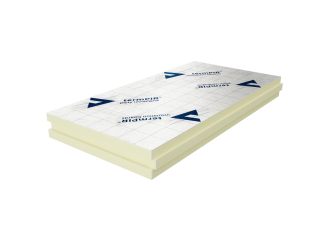

Теплоизоляционные панели termPIR®AL состоят из термоизоляционной сердцевины из жесткой PIR-пены. Панели защищены с обеих сторон слоеной газонепроницаемой облицовкой, состоящей из алюминия (AL), бумаги и полиэтилена.

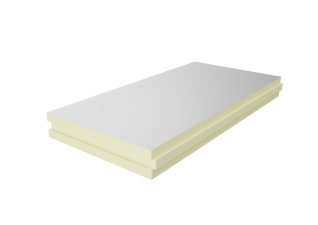

Теплоизоляционные панели termPIR® AGRO AL состоят из термоизоляционной сердцевины из жесткой PIR-пены. Панели защищены с обеих сторон газонепроницаемой облицовкой из алюминиевой фольги, которую можно мыть, толщиной 50 мкм (Agro AL).
Теплоизоляционные панели termPIR® BT состоят из термоизоляционной сердцевины из жесткой PIR-пены. Панели защищены с обеих сторон газопроницаемой облицовкой из пропитанного битумом стеклохолста (ВТ).

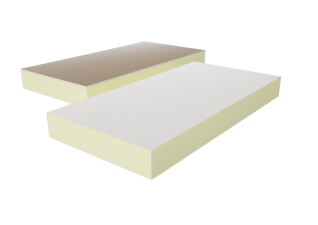

Теплоизоляционные сэндвич-панели termPIR®AL GK состоят из панели termPIR® с сердечником из PIR-пены, защищенной с обеих сторон слоеной газонепроницаемой облицовкой на основе бумаги и алюминия, а также из гипсокартонной плиты толщиной 12,5 мм. Между панелью с алюминиевой облицовкой и гипсокартоном находится вязкий слой.
Теплоизоляционные панели termPIR® WS состоят из термоизоляционной сердцевины из жесткой PIR-пены. Панели защищены с обеих сторон газопроницаемой облицовкой из стеклохолста (WS).

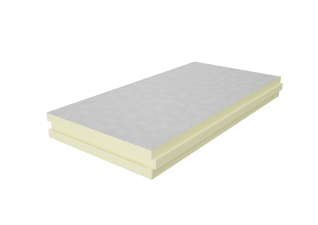

Изоляционные панели termPIR® ETX состоят из термоизоляционного сердечника из жесткой PIR-пены. Они покрыты газопроницаемым покрытием (ETX), предназначенным для двухслойной стены с утолщенной структурой из стеклянной вуали. Вышеуказанные панели нужно крепить принтом к стенке, по другому могут появиться трудности с долговечностью фасада.

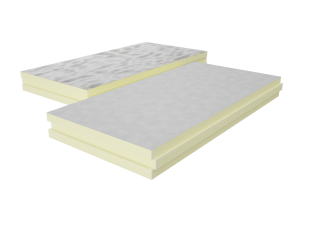

Теплоизоляционные панели termPIR® BWS состоят из термоизоляционной сердцевины жесткой PIR-пены. Панели защищены газопроницаемой облицовкой: с одной стороны стеклохолст (WS), а с другой – облицовкой из стеклохолста, пропитанного битумом (BT).

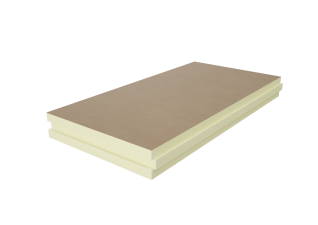

Теплоизоляционные панели termPIR® Agro Р REV состоят из термоизоляционной сердцевины из жесткой PIR-пены. Панели защищены с обеих сторон слоеной газонепроницаемой облицовкой из двухслойного ламината из алюминия и полиэтилена (Agro P), с алюминиевым слоем, направленным в сторону сердцевины PIR. Панели предназначены для контакта с материалами, которые могли бы реагировать с алюминием.

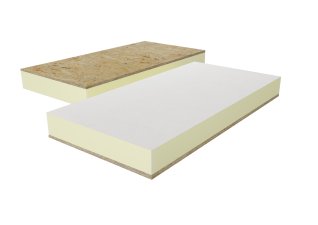

Изоляционные панели termPIR ® AL OSB состоят из панелей termPIR ® с сердцевиной из пены PIR, покрытой с обеих сторон газонепроницаемой облицовкой на основе бумаги, алюминия и OSB-панели толщ 8-22 мм. Между алюминиевой панелью и OSB-панелью есть клеевой слой.
Изоляционные плиты termPIR® AL OSB(2) состоят из плиты termPIR® с сердцевиной из пены PIR, покрытой с двух сторон газонепроницаемым слоем оболочки на основе бумаги, алюминия и OSB плит с обеих сторон толщиной от 8 до 22 мм (одна плита). Между алюминиевой плитой и плитами OSB есть клеевой слой.

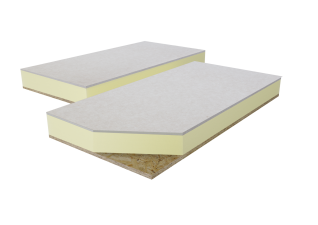

Изоляционные плиты termPIR® AL GK-OSB состоят из плиты termPIR® с сердцевиной из пены PIR, покрытой с двух сторон газонепроницаемым слоем оболочки на основе бумаги, алюминия и OSB плиты толщиной от 8 до 22 мм и гипсокартона толщиной 12,5 мм. Между алюминиевой плитой и плитами GK и OSB есть клеевой слой.
Изоляционные плиты termPIR® AL GK(2) состоят из плиты termPIR® с сердцевиной из пены PIR, покрытой с двух сторон газонепроницаемой сэндвич-обшивкой на основе бумаги, алюминия и гипсокартона толщиной 12,5 мм с обеих сторон (одна плита). Между алюминиевой плитой и гипсокартоном есть клеевой слой.
Теплоизоляционные плиты termPIR® PRIME состоят из жесткого теплоизоляционного сердечника из пенополиуретана (PIR). Плиты с обеих сторон защищены газонепроницаемой алюминиевой фольгой толщиной 50 мкм. Преимущества темной облицовки: — Снижение отражения света (более безопасные и комфортные условия работы) — Лучшая маскировка строительной грязи
PIR-плиты — современная теплоизоляция нового поколения
PIR-плиты (полиизоцианурат) — это эффективный утеплитель, который обеспечивает высокую теплоизоляцию при минимальной толщине слоя. Материал широко применяется как в частном домостроении, так и на промышленных объектах, где важны энергоэффективность и долговечность.
🔧 Где применяются PIR-плиты
Жилые здания:
утепление скатных и плоских кровель
теплоизоляция чердаков и террас
утепление полов, фундаментов, перекрытий и подвалов
Стены и перегородки:
двух- и трёхслойные фасадные конструкции
внутренние перегородки и технические помещения
✅ Основные преимущества
🔥 Повышенная огнестойкость — при воздействии высоких температур образуется защитный углеродный слой, замедляющий распространение огня.
🌡️ Минимальная теплопроводность (λ ≈ 0,022 Вт/м·K) — позволяет сохранять тепло зимой и прохладу летом.
💧 Влагостойкость — практически не впитывают воду и сохраняют характеристики даже при повышенной влажности.
🪶 Небольшой вес — упрощает монтаж и снижает нагрузку на несущие конструкции.
🛠️ Прочность и стабильность формы — не дают усадки и не деформируются со временем.
♻️ Экологичность — материал безопасен для окружающей среды и пригоден к переработке.
🧪 Устойчивость к химическим воздействиям — выдерживают контакт с агрессивной средой и строительными растворами.
PIR-плиты — это сочетание энергоэффективности, надёжности и экономической выгоды. Они позволяют уменьшить толщину утепления, снизить эксплуатационные расходы и повысить комфорт в любом типе здания.

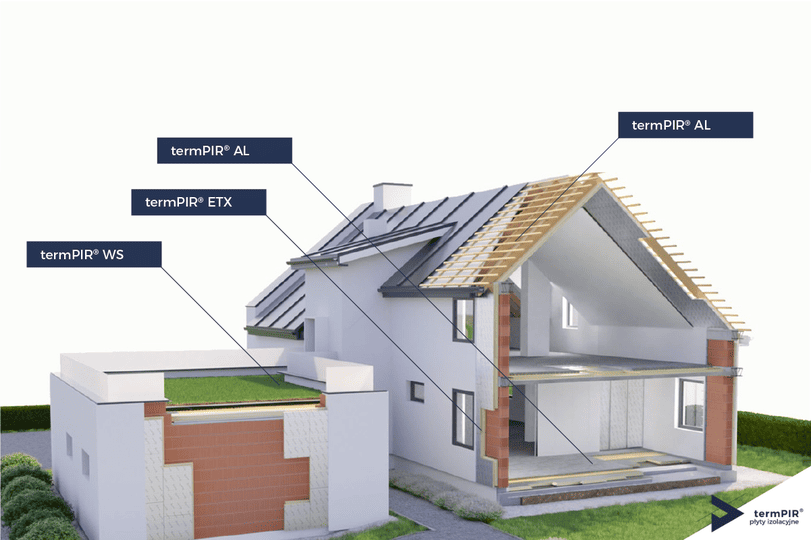

Применение termPIR
PIR плиты используются в качестве компонента систем теплоизоляции. Они используются, в том числе, для утепления скатных крыш, чердаков, чердаков, плоских крыш и террас, а также для утепления стен, потолков, подвалов, фундаментов и полов. Изоляционные панели из пены PIR являются отличным материалом, который можно использовать во всех местах, требующих изоляции: в промышленных, сельскохозяйственных, коммерческих, офисных зданиях, многоквартирных и односемейных домах. Благодаря своим свойствам они являются отличным теплоизоляционным материалом. Слой изоляции из теплоизоляционных панелей PIR может быть гораздо тоньше, чем в случае с другими материалами, а эффект — гораздо лучше. Одной из важнейших особенностей панелей PIR также является их высокая стойкость к сжатию. Благодаря этому их можно использовать как изоляционный слой в местах, подверженных большим нагрузкам.
Панели termPIR® идеально подходят для изоляции крыши, устраняя проблему тепловых мостиков. При поиске лёгкой и эффективной теплоизоляции для крыши подумайте о выборе решений termPIR®.

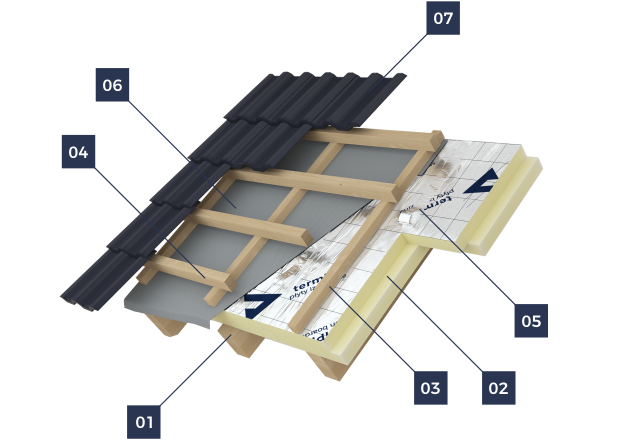

Условные обозначения:
1. Стропило
2. Теплоизоляционные панели termPIR® AL
3. Несущая контробрешётка (минимум 60 x 40 мм)
4. Обрешётка
5. Алюминиевая лента
6. Ветроизоляция (паропроницаемая мембрана)
7. Кровельное покрытие

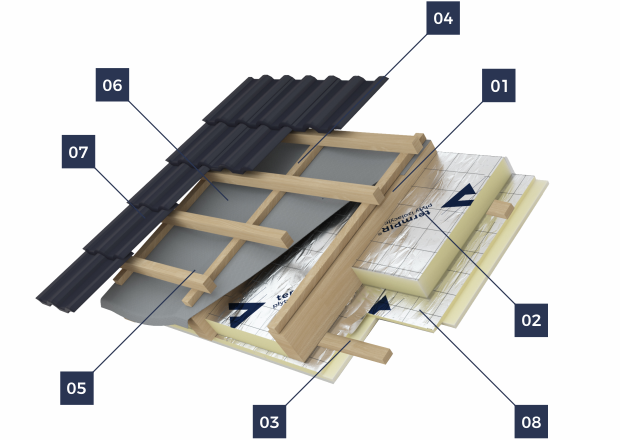

Плиты termPIR® идеально подходят для изоляции крыши, устраняя проблему тепловых мостиков. Ища лёгкую и эффективную теплоизоляцию для крыши в системах надстропильных, подстропильных и межстропильных систем, используйте termPIR®.
Условные обозначения:
1. Крокодил
2. Утеплитель между стропилами
3. Подконструкция для отделки мансарды
4. Контробрешётка
5. Лето
6. Ветроизоляция (паропроницаемая мембрана)
7. Кровельное покрытие
8. Изоляционные панели termPIR® AL GK

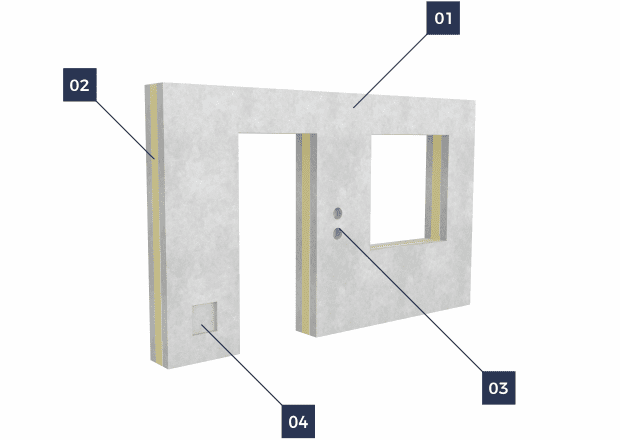

Условные обозначения:
1. Теплоизоляционные панели termPIR® AGRO P REV
2. Покрытие/конструкционный слой сборного элемента
3. Монтажные выемки и проходы
4. Другие отверстия и выемки в соответствии с потребностями клиента

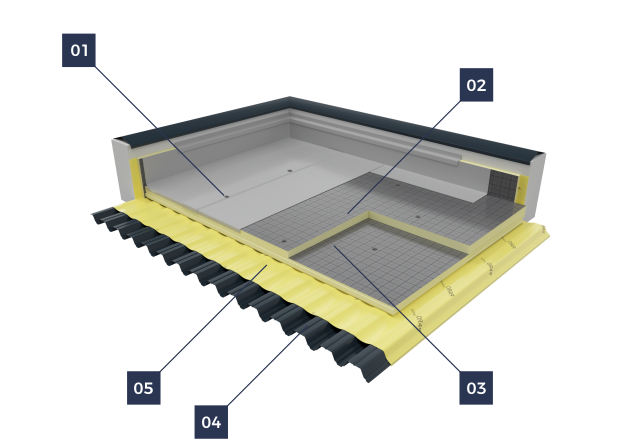

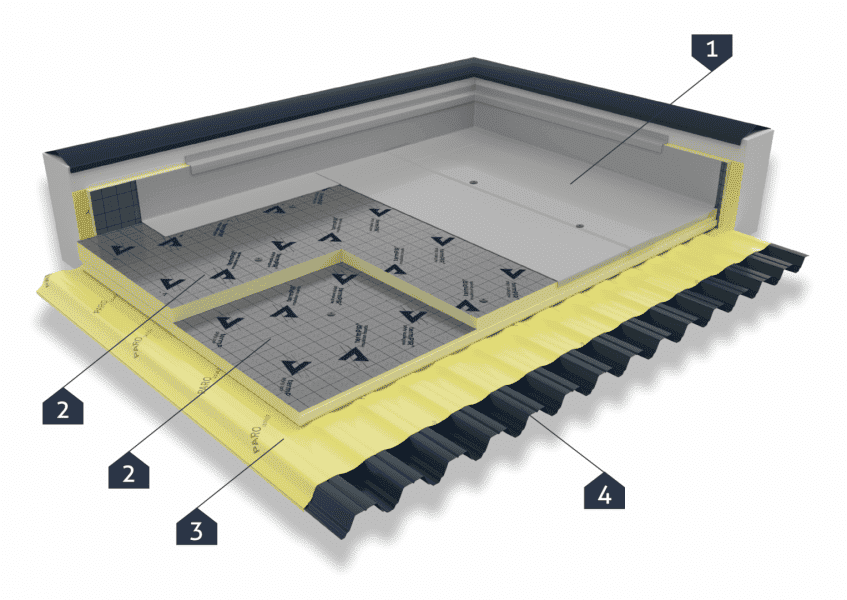

Условные обозначения:
1. Гидроизоляция (membrana PCV)
2. Панель termPIR AL® / termPIR BT® — уклонный слой
3. Панель termPIR AL® / termPIR BT® — собственно теплоизоляция
4. Пароизоляция
5. Профнастил
Высокая теплоизоляция панелей termPIR® и низкое водопоглощение позволяют создать изоляционный слой, который обеспечит меньшие затраты энергии, необходимые для обеспечения теплового комфорта внутри помещения. Они идеально подходят для установки на трапециевидные листы металла, железобетонные перекрытия и другие несущие поверхности плоской крыши. Дополнительным преимуществом является совместимость с широким спектром пароизоляционных и гидроизоляционных материалов, включая термосвариваемые мембраны. Система покрытия плоской кровли дополняется т. н. уклонными клиньями. Специальные решения, в которых клинья изготовлены из того же материала, что и слой утеплителя, позволяют формировать запроектированные уклоны крыши и при этом сохранять однородность слоя теплоизоляции. Это гарантирует поддержание правильных температурных и влажностных параметров внутри перегородки.

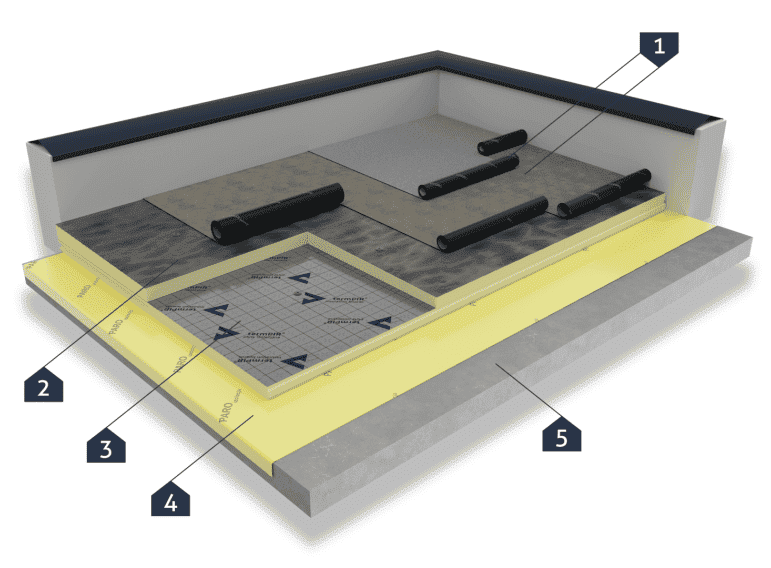

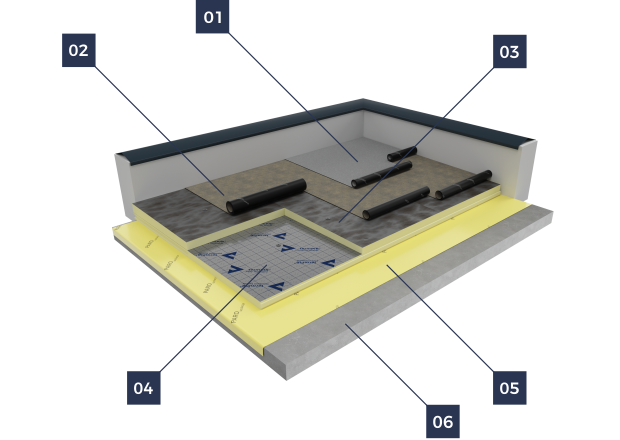

Условные обозначения:
1. Гидроизоляция (верхний рубероид наплавляемый)
2. Гидроизоляция (рубероид подкладочный наплавляемый)
3. Панель termPIR® BT / termPIR® BWS — уклонный слой
4. Панель termPIR® AL — собственно теплоизоляция
5. Пароизоляция
6. Несущий слой (железобетонное перекрытие)
Теплоизоляция termPIR® имеет множество применений — это современный термоизолятор, который идеально подходит для утепления наружных стен дома в двух- и трёхслойной системе.

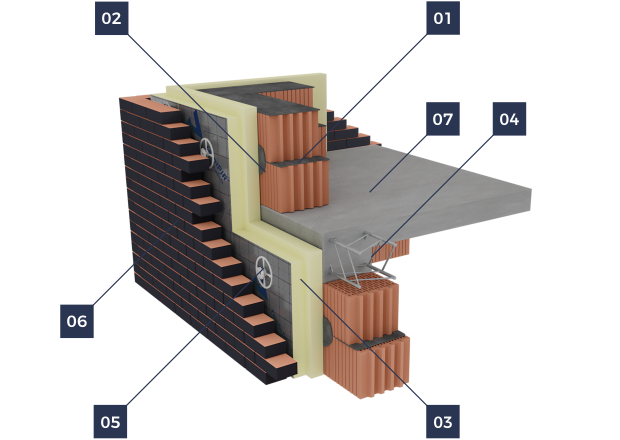

Условные обозначения:
1. Несущая часть стены, например, керамический пустотелый блок
2. Минеральный или полиуретановый клей
3. Изоляционные панели termPIR® AL / termPIR® WS
4. Железобетонный венец
5. Фиксирующий дюбель
6. Защитная часть, например, клинкерный кирпич
7. Железобетонное перекрытие
Вместе с компанией Termo Organika мы создали систему теплоизоляции ETICS, которая позволяет использовать преимущества современной PIR-изоляции в самой популярной на данный момент системе утепления зданий: лёгко-мокрым методом, также известным как бесшовная система изоляции (BSO) или англ. External Thermal Insulation Composite System (ETICS).
Она состоит из изоляционных панелей termPIR® ETX, соответствующим образом подобранных клеёв, армирующей стекловолоконной сетки, нескольких видов штукатурки и красок, в том числе специализированных грунтовок. Дополнением системы является набор аксессуаров, необходимых для правильного выполнения изоляции.

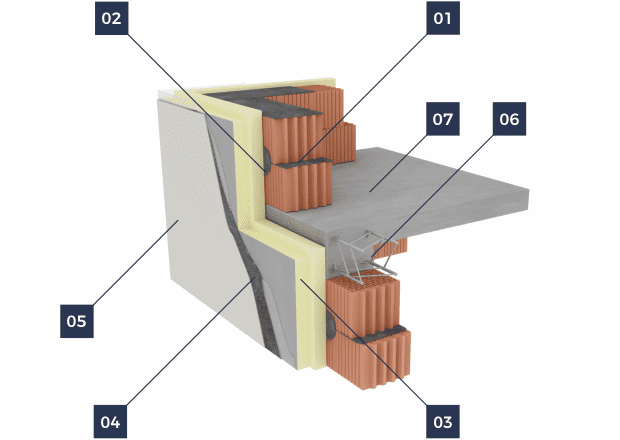

Условные обозначения:
1. Несущая часть стены, например, керамический пустотелый блок
2. Минеральный или полиуретановый клей
3. Изоляционная панель termPIR® ETX, приклеенная и закреплённая механическим способом*
4. Армирующая сетка из стекловолокна, утопленная в универсальный клей*
5. Тонкослойная штукатурка
6. Железобетонный венец
7. Железобетонное перекрытие
Система изоляции ETICS состоит из панели termPIR® ETX и компонентов Termo Organika. Дополнительная информация доступна в «Руководстве по внедрению изоляции ETICS»
Отличную огнестойкость, а также водоотталкивающие и теплоизоляционные свойства предлагают панели termPIR®. Для перегородок мы рекомендуем изделие termPIR® WS.

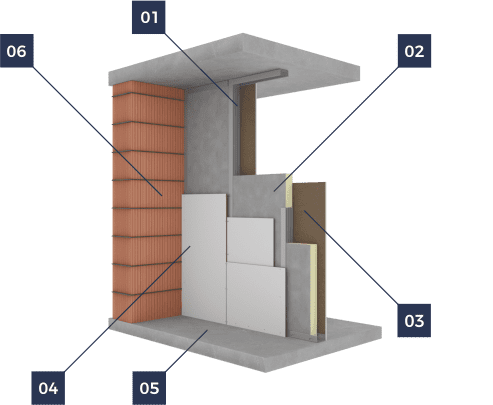

Условные обозначения:
1. Алюминиевая / деревянная рама
2. Изоляционная панель termPIR® WS
3. Финишный слой, например, гипсокартон
4. Финишный слой, например, гипсокартон
5. Пол
6. Поперечная стенка

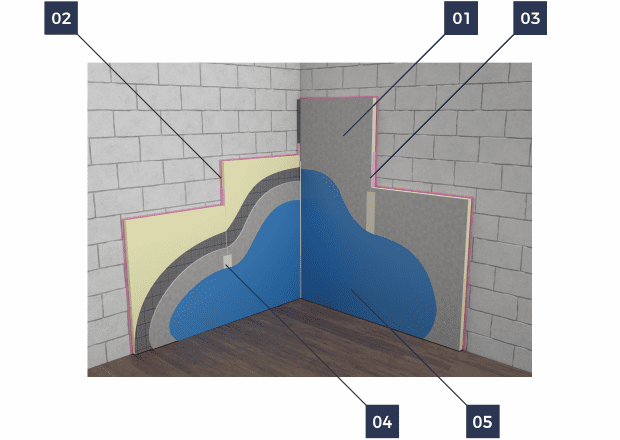

Условные обозначения:
1. Теплоизоляционная панель termPIR® AL GK
2. Полиуретановый клей
3. Пенополиуретан низкого давления
4. Гипсовая шпаклёвка по сетке
5. Финишный слой
Для эффективного утепления стен здания изнутри мы предлагаем высококачественные плиты termPIR® AL GK. Комбинируя базовый продукт с гипсокартоном, мы получили изделие с высокими теплоизоляционными параметрами, использование которого ограничивает объём необходимых работ и сокращает сроки выполнения задачи.
Несмотря на то, что на комфорт жителей влияет множество факторов, поддержание правильной температуры в помещениях, безусловно, является одним из самых важных. Однако поддерживать желаемую температуру на постоянном уровне не так просто, как может показаться. В этой ситуации усиления радиаторов может быть недостаточно. Неправильное утепление стен часто влияет на потери тепла из здания.
Материалом, который мы рекомендуем для утепления внутренних стен, являются плиты PIR, изготовленные из пенополиуретана высочайшего качества. Высокие теплоизоляционные параметры, включая низкую теплопроводность, означают, что для получения надлежащего уровня изоляции необходимо использовать значительно меньше слоёв материала по сравнению с традиционным пенополистиролом или минеральной ватой. Теплоизоляционные плиты — это устойчивый к плесени и грибкам продукт, который со временем не теряет своих теплоизоляционных свойств. Кроме того, он характеризуется хорошей звукоизоляцией, благодаря чему не пропускает звуки снаружи, что особенно важно в зданиях, расположенных вблизи оживлённой улицы. Это прочный материал и абсолютно безопасный как для человека, так и для окружающей среды.
Постройте энергоэффективный объект вместе с нами
Предлагаемая плита для утепления стен здания изнутри — termPIR® AL GK. Комбинируя базовый продукт с гипсокартоном, мы получили изделие с высокими теплоизоляционными параметрами, использование которого ограничивает объём необходимых работ и сокращает сроки выполнения задачи.

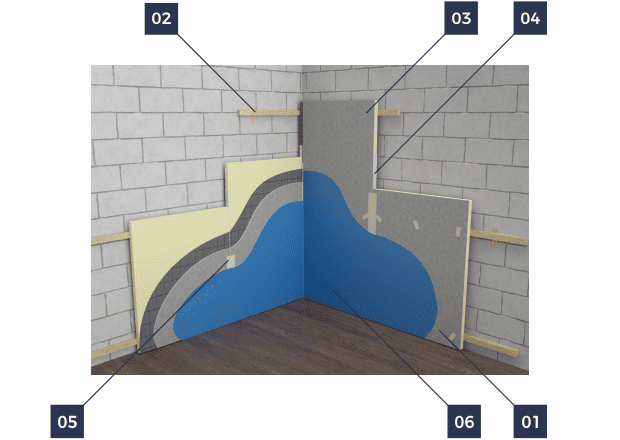

Условные обозначения:
1. Теплоизоляционная панель termPIR® AL GK
2. Деревянная/алюминиевая рама
3. Самонарезающий шуруп для дерева/алюминия
4. Пенополиуретан низкого давления
5. Гипсовая шпаклёвка по сетке
6. Финишный слой

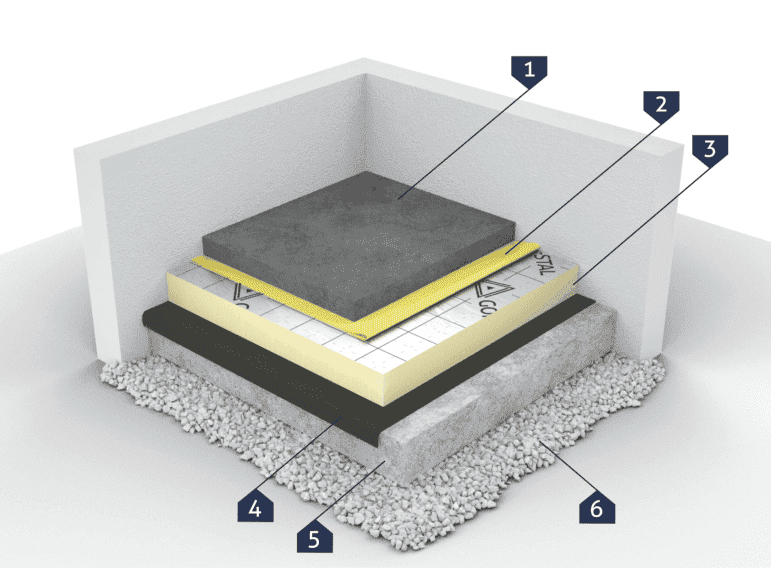

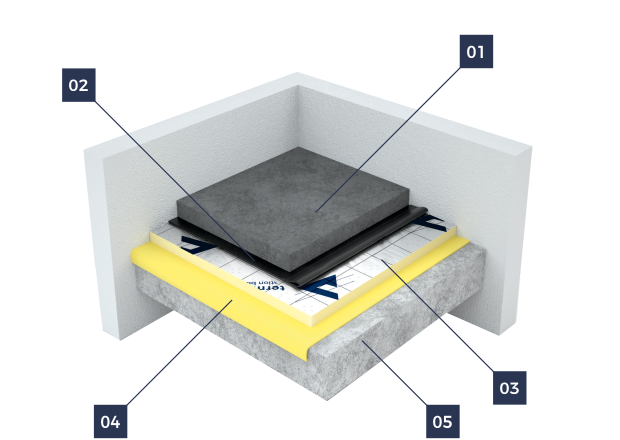

Условные обозначения:
1. Бетонная стяжка
2. Разделяющий слой, например, строительная плёнка
3. Теплоизоляционная панель termPIR® AL
4. Противологозащитный слой, например, рубероид / плёнка для гидроизоляции
5. Бетонное перекрытие

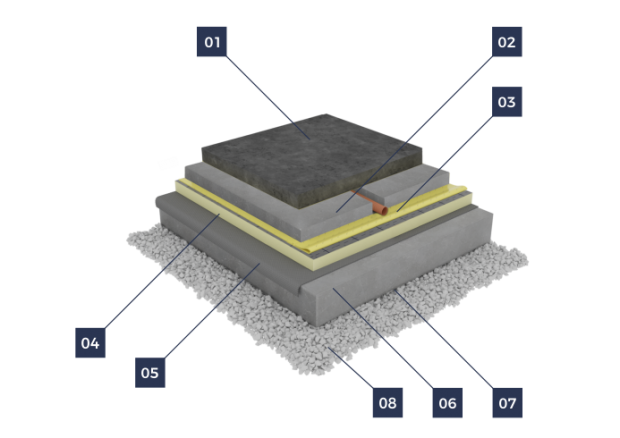

Условные обозначения:
1. Пол деревянный / керамогранит
2. Бетонная стяжка, включая трубы отопления
3. Строительная плёнка
4. Теплоизоляционная панель termPIR® AL
5. Влагоизоляция из полиэтиленовой плёнки (минимальная толщина 0,2 мм)
6. Черновой бетон
7. Гидроизоляция при необходимости
Механически стабилизированная песчано-гравийная смесь
Одним из применений пенополиуретановых плит PIR, которые мы производим, является утепление пола на грунте. Пенополиуретановые плиты PIR просты в установке, что делает их пригодными как для малых, так и для больших поверхностей пола.
Что такое пол на грунте? Строительство перекрытия непосредственно по грунту чаще всего осуществляется в одноэтажных кирпичных домах, где не предусмотрено строительство подвала. Основная задача такого типа пола — защитить помещение от неблагоприятного воздействия влаги, возникающей у земли, и не допустить выхода тепла изнутри здания. За надлежащее выполнение этих задач отвечают следующие слои пола.
Когда утеплять полы по грунту? Правильно построенный пол по грунту прослужит жильцам долгие годы. Утепление пола является одним из важнейших элементов во время отделочных работ. Это важно не только с экономических соображений, но и сильно влияет на комфорт жителей дома. Пол, размещённый непосредственно на земле, необходимо утеплить в любой ситуации. Этого нельзя избежать, так как это может привести к неприятным последствиям для владельца дома. При установке тёплого пола в здании также стоит помнить о соответствующем утеплении межэтажных перекрытий.
Чтобы обеспечить лучшую теплоизоляцию пола по грунту, следует использовать материалы высочайшего качества. Это, конечно, PIR-плиты, которые мы предлагаем, которые благодаря своим отличным теплоизоляционным свойствам являются инвестицией на долгие годы.

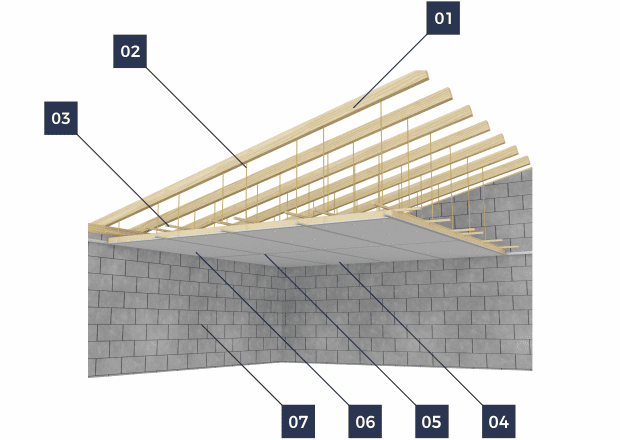

Условные обозначения:
1. Стропило
2. Рамные подвесы
3. Рама
4. Теплоизоляционные панели termPIR® AGRO AL, termPIR® AGRO P
5. ПВХ-профиль, скрывающий соединение плиты
6. Стальной винт с шайбой и крышкой из ПВХ
7. Несущая стена
Предложение нашей компании включает теплоизоляционные панели для потолков в животноводческих помещениях. Их облицовка характеризуется повышенной стойкостью к воздействию агрессивной внутренней среды, а дополнительным преимуществом является возможность мытья проточной водой.
Характеристики подвесных потолков
Подвесные потолки — отличное решение для зданий с высокими потолками. Они устанавливаются для уменьшения нагретой поверхности, что положительно влияет на снижение счетов за электроэнергию. Ещё одной характерной особенностью монтажа этих потолков является возможность скрывать различного рода неровности, а также установки, проходящие непосредственно под потолком. Благодаря подвесным потолкам можно свободно планировать расположение элементов освещения и кондиционирования. Ещё одним важным преимуществом подвесных потолков является их эстетичный вид, который является интересной альтернативой классическим потолкам.
Как утеплить подвесные потолки?
Использование пенополиуретановых плит PIR для монтажа подвесных потолков обеспечит их надлежащую теплоизоляцию без необходимости выполнения дополнительных теплоизоляционных работ. Безусловные преимущества PIR-плит, такие как низкий коэффициент теплопроводности и высокая теплоизоляционная эффективность, делают этот материал идеальным для изготовления подвесных потолков. PIR-плита — это самый прочный теплоизоляционный материал, используемый в строительстве, благодаря чему подвесные потолки из теплоизоляционных плит прослужат пользователям долгие годы.

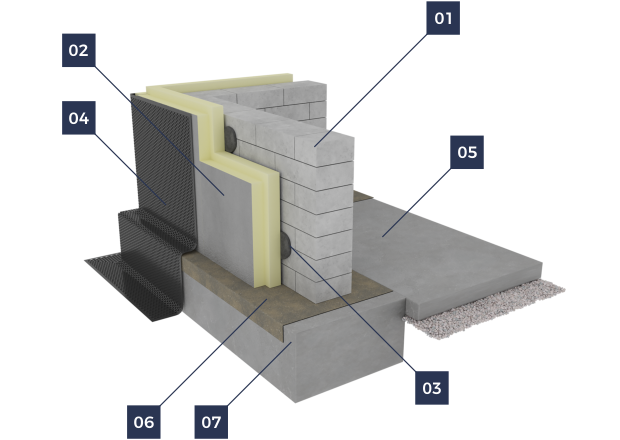

Условные обозначения:
1. Несущая часть стены
2. Теплоизоляционные панели termPIR® AL / termPIR® BWS
3. Клей или монтажные шпильки
4. Фольга с ямками
5. Бетонная стяжка
6. Горизонтальная влагоизоляция
7. Фундамент
Благодаря высокой прочности на сжатие плиты termPIR успешно служат теплоизоляцией для стен подземных этажей. Кроме того, с помощью плиты с облицовкой из стекловаты, пропитанной битумным вяжущим (termPIR® BWS), можно приклеить гидроизоляционный слой к теплоизоляции с помощью битумного клея.
В каких зданиях необходимо строить подвал?
В старых зданиях подвалы предназначались для улучшения изоляции от земли, защиты верхних этажей от затопления, создания дополнительного места для хранения различных материалов (уголь, дрова, инструменты). В настоящее время владельцы домов, построенных на участках с неровным грунтом или небольшими площадями, чаще всего решают построить подвал. Когда возникают проблемы с пространством вокруг дома, сложно пристроить дополнительные помещения, которые могли бы служить подсобными. В таких ситуациях крайне необходимо строить подвал.
Гидроизоляция подвала
Правильно выполненная гидроизоляция стен подвалов защищает их от опасностей, возникающих вследствие воздействия грунтовых вод. Наиболее опасными из них, безусловно, являются сырость или полное затопление стен в подвале. Чтобы эффективно защититься от этого, необходимо обеспечить гидроизоляцию. Материалы, используемые при гидроизоляционных работах, должны отличаться прежде всего долговечностью и прочностью, а также очень низким коэффициентом водопоглощения, чтобы не подвергать стены воздействию влаги. Применение PIR-плит для гидроизоляции подвалов обеспечивает стенам высокую устойчивость к вредному воздействию грунтовых вод, в том числе к появлению грибков и плесени.

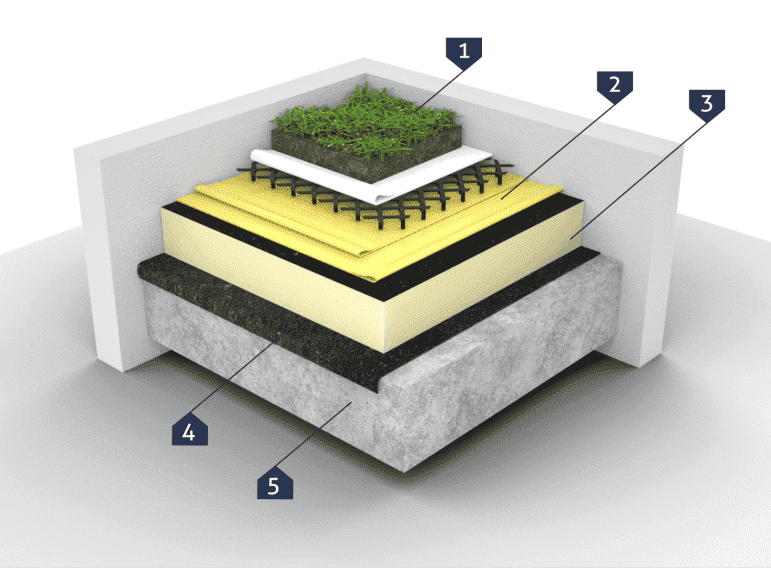

Условные обозначения:
1. Вегетативные слои
2. Гидроизоляция, например мембрана PCV, TPO, FPO
3. Теплоизоляционные панели termPIR® BT
4. Пароизоляция, например, пароизоляционный рулонный кровельный материал / пароизоляционная плёнка
5. Железобетонное перекрытие + слой уклона
Благодаря высокой теплоизоляции и прочности на сжатие порядка 150 кПа, теплоизоляционные панели компании Gór Stal могут успешно использоваться на кровлях, где применяются дополнительные слои для нагрузки на теплоизоляционный слой.
На приложенном рисунке показано одно из возможных решений. Если у вас есть какие-либо вопросы относительно других возможных применений, пожалуйста, свяжитесь с нашим консультантом по техническим вопросам и продажам или с техническим отделом.

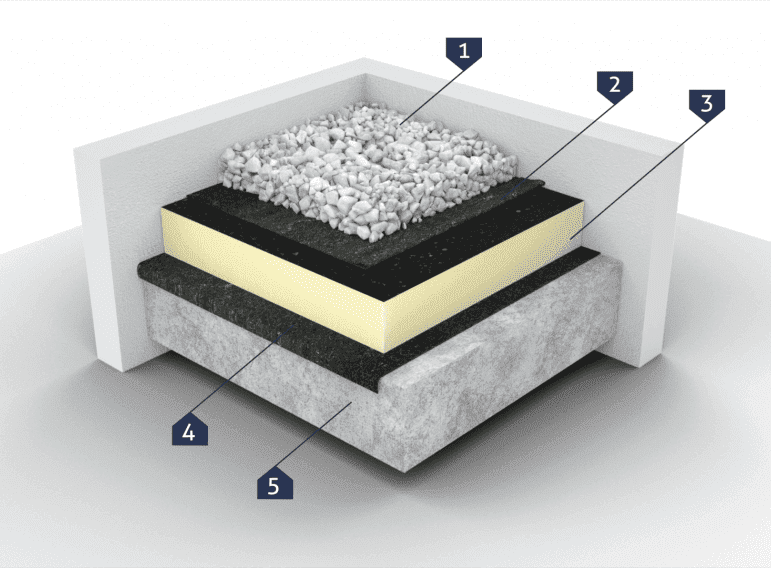

Условные обозначения:
1. Балластный слой
2. Гидроизоляция, например, рулонный кровельный материал
3. Теплоизоляционные панели termPIR® BT
4. Пароизоляция, например, пароизоляционный рулонный кровельный материал / пароизоляционная плёнка
5. Железобетонное перекрытие + слой уклона
Благодаря высокой теплоизоляции и прочности на сжатие порядка 150 кПа, теплоизоляционные панели компании Gór Stal могут успешно использоваться на кровлях, где применяются дополнительные слои для нагрузки на теплоизоляционный слой.
На приложенном рисунке показано одно из возможных решений. Если у вас есть какие-либо вопросы относительно других возможных применений, пожалуйста, свяжитесь с нашим консультантом по техническим вопросам и продажам или с техническим отделом.
Условные обозначения:
1. Гидроизоляция, например мембрана PCV, TPO, FPO с механическим креплением
2. Теплоизоляционная панель termPIR® AL + уклонный клин
3. Пароизоляция, например, пароизоляционный рулонный кровельный материал / пароизоляционная плёнка
4. Несущий слой из трапециевидного листа
Высокая теплоизоляция панелей termPIR® AL и низкое водопоглощение позволяют выполнить изоляционный слой, который обеспечит меньшие затраты энергии, необходимые для поддержания теплового комфорта внутри здания. Кроме того, компания Gór Stal предлагает услугу изготовления индивидуального проекта скатов на крыше с доставкой необходимых для его реализации уклонных клиньев.
На приложенном рисунке показано одно из возможных решений. Если у вас есть какие-либо вопросы относительно других возможных применений, пожалуйста, свяжитесь с нашим консультантом по техническим вопросам и продажам или с техническим отделом.
Условные обозначения:
1. Гидроизоляция, например, подкладочный рулонный кровельный материал с механическим креплением + верхний рулонный кровельный материал
2. Уклонный клин из теплоизоляционной панели termPIR® BT
3. Теплоизоляционная панель termPIR® AL
4. Пароизоляция, например, пароизоляционный рулонный кровельный материал / пароизоляционная плёнка
5. Железобетонное перекрытие
Высокая теплоизоляция панелей termPIR® AL и низкое водопоглощение позволяют выполнить изоляционный слой, который обеспечит меньшие затраты энергии, необходимые для поддержания теплового комфорта внутри здания. Кроме того, компания Gór Stal предлагает услугу изготовления индивидуального проекта скатов на крыше с доставкой необходимых для его реализации уклонных клиньев.
На приложенном рисунке показано одно из возможных решений. Если у вас есть какие-либо вопросы относительно других возможных применений, пожалуйста, свяжитесь с нашим консультантом по техническим вопросам и продажам или с техническим отделом.

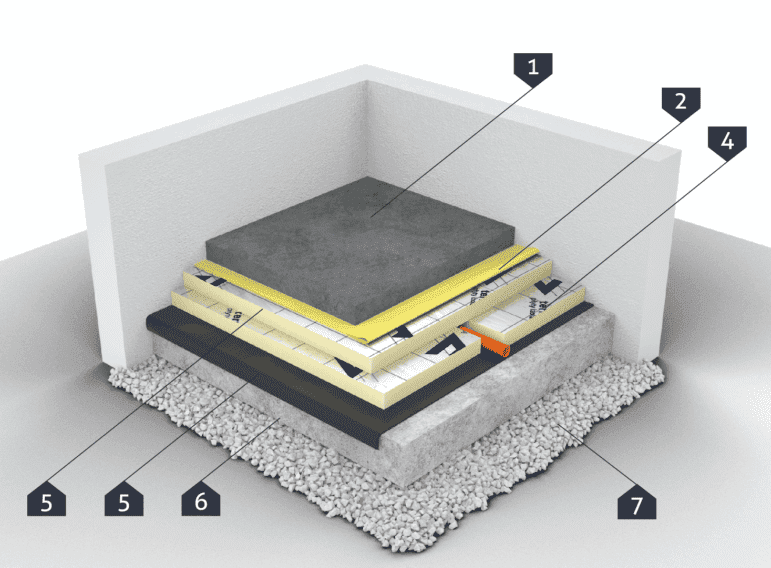

Условные обозначения:
1. Бетонная стяжка
2. Разделяющий слой, например, строительная плёнка
3. Теплоизоляционная панель termPIR® AL или termPIR® AGRO P REV с торцевой обработкой FIT (второй изоляционный слой)
4. Теплоизоляционная панель termPIR® AL или termPIR® AGRO P REV с торцевой обработкой FIT (первый изоляционный слой с возможностью проведения установки)
5. Влагозащитный слой, например, рулонный кровельный материал / гидроизоляционная плёнка
6. Бетонная стяжка
7. Щебёночная основа
Благодаря высокой теплоизоляции и прочности на сжатие порядка 150 кПа, теплоизоляционные панели компании Gór Stal могут успешно использоваться под пол в промышленных и складских помещениях. Значительная лёгкость обработки позволяет легко создать плотный и устойчивый к деградации теплоизоляционный слой.
На приложенном рисунке показано одно из возможных решений. Если у вас есть какие-либо вопросы относительно других возможных применений, пожалуйста, свяжитесь с нашим консультантом по техническим вопросам и продажам или с техническим отделом.
Условные обозначения:
1. Бетонная стяжка
2. Разделяющий слой, например, строительная плёнка
3. Теплоизоляционная панель termPIR® AL или termPIR® AGRO P REV с торцевой обработкой LAP или TAG
4. Влагозащитный слой, например, рулонный кровельный материал / гидроизоляционная плёнка
5. Бетонная стяжка
6. Щебёночная основа
Благодаря использованию теплоизоляционных панелей с точно выполненной торцевой обработкой, можно заменить двухслойную теплоизоляцию на однослойную, что значительно сокращает сроки строительства перегородки. Герметичность теплоизоляционного слоя гарантируется использованием специальных монтажных аксессуаров, доступных в ассортименте компании.
На приложенном рисунке показано одно из возможных решений. Если у вас есть какие-либо вопросы относительно других возможных применений, пожалуйста, свяжитесь с нашим консультантом по техническим вопросам и продажам или с техническим отделом.
Условные обозначения:
1. Теплоизоляционная панель termPIR® AGRO AL
2. Системный соединитель для крепления теплоизоляции (винт + втулка)
3. Специальный периметральный профиль из ПВХ
Предложение компании Gór Stal включает теплоизоляционные панели, предназначенные для изготовления потолков в животноводческих помещениях. Их облицовка характеризуется повышенной стойкостью к воздействию агрессивной внутренней среды, а дополнительным преимуществом является возможность мытья проточной водой.
На приложенном рисунке показано одно из возможных решений. Если у вас есть какие-либо вопросы относительно других возможных применений, пожалуйста, свяжитесь с нашим консультантом по техническим вопросам и продажам или с техническим отделом.
Условные обозначения:
1. Теплоизоляционная панель termPIR® AGRO AL
2. Специальный профиль для соединения панелей из ПВХ
3. Подвес для крепления ПВХ-профилей
4. Специальный периметральный профиль из ПВХ
5. Системный соединитель для крепления теплоизоляции (винт + втулка), который является дополнительной защитой. Рекомендуется использовать на каждой второй опоре
Предложение компании Gór Stal включает теплоизоляционные панели, предназначенные для изготовления потолков в животноводческих помещениях. Их облицовка характеризуется повышенной стойкостью к воздействию агрессивной внутренней среды, а дополнительным преимуществом является возможность мытья проточной водой. В случае панелей с фрезой FIT для их крепления следует использовать монтажные профили, распространяемые компанией.
На приложенном рисунке показано одно из возможных решений. Если у вас есть какие-либо вопросы относительно других возможных применений, пожалуйста, свяжитесь с нашим консультантом по техническим вопросам и продажам или с техническим отделом.
